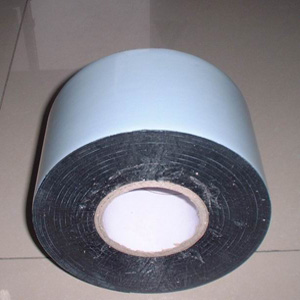

聚乙烯冷纏膠帶的使用壽命在國內(nèi)行業(yè)中的一致說法是50年。而實際上，聚乙烯冷纏膠帶是從80年代后期從國外引進(jìn)的。所以，目前國內(nèi)的任何一個項目都暫且無法用實際防腐效果來說明聚乙烯冷纏膠帶的壽命。上公認(rèn)的防腐壽命可以達(dá)到30年以上，根據(jù)聚乙烯冷纏膠帶在上的應(yīng)用實例中國外多數(shù)輸油、輸氣管道，從60-70年代建成投入運行至今已達(dá)40余年正常運行的事實，充分證明實際使用壽命遠(yuǎn)超過30年的預(yù)期。

對于理論上的推算方法，有如下幾種的測算與試驗手段。結(jié)果也證明聚乙烯冷纏膠帶的防腐壽命在20-42年。

（1）熱、氧、水產(chǎn)生的復(fù)合作用：用測膠粘帶電阻率的變化來考慮復(fù)合作用，在120℃試驗10000小時也沒有達(dá)到壽命終點。日本人采用8℃半減準(zhǔn)則來計算膠粘帶的壽命。即如果在T1℃下壽命為t1 ，則在T1 ＋8℃下的壽命為0.5t1 ，按8℃半減準(zhǔn)則，把120℃下的 1×104 小時換算成80℃時，其壽命為：3.2×105 小時，大約等于36.5年。

（2）光老化壽命：日本專家認(rèn)為，用紫外線照射200小時相當(dāng)于室外暴露一年的時間。根據(jù)這一理論，日本古河電工對聚乙烯膠粘帶用紫外線照射了4000小時后再測其抗拉強(qiáng)度而無變化，僅延伸率降低了20%。以此認(rèn)為聚乙烯膠粘帶的室外暴露防腐壽命可以達(dá)到20年。

（3）氧的影響：聚乙烯膠粘帶吸氧后形成氧化物，通過氧化物量可以確定吸氧量。通常膠粘帶吸氧量在10ml/g時對膠粘帶性能影響很小。用更為嚴(yán)格的要求數(shù)值7ml/g作為壽命終點繪出阿雷尼烏斯曲線，從曲線上看出在80℃時膠粘帶的使用壽命為42年。

 以上的聚乙烯冷纏膠帶壽命推算，都是假定產(chǎn)品在滿足行業(yè)標(biāo)準(zhǔn)的前提下進(jìn)行的。不同質(zhì)量的聚乙烯冷纏膠帶，防腐壽命相差甚遠(yuǎn)。同樣質(zhì)量的產(chǎn)品，施工質(zhì)量的好壞也會影響到它的防腐效果以及防腐壽命。http://www.aumento.cc/ac/109.html
